今更ながらRaspberry pi 5 Hat Mps2280は低発熱が魅力

夏がやってきた

涼しい梅雨の季節を期待したいが、晴れ間が多いと気温は30℃を超えてくる。もはや夏季としてPCも夏仕様に切り替えた。

PCは発熱機器である。

無駄な留守録は取り止めて、極力x64 Ubuntu PT3機も休ませる。留守録はRaspi5 PT3機で厳選し取り行うこととした。Raspi5 PT3機はDual PT3仕様の【X1016 V1.0】hatではなくて、Single PT3の【Mps2280D】hatの構成である。【X1016 V1.0】の基盤はSSD Slotが4基存在する分、基盤自体が熱を帯びる。Slotを使用しなくても基盤が発熱するので、そうであるならSSD Slotが2基なら半分で済むし、発熱量もそれに連動する。さらにDesktop用途ならSingle hatの【Mps2280】で対応できるために、さらに排熱を抑制できる。

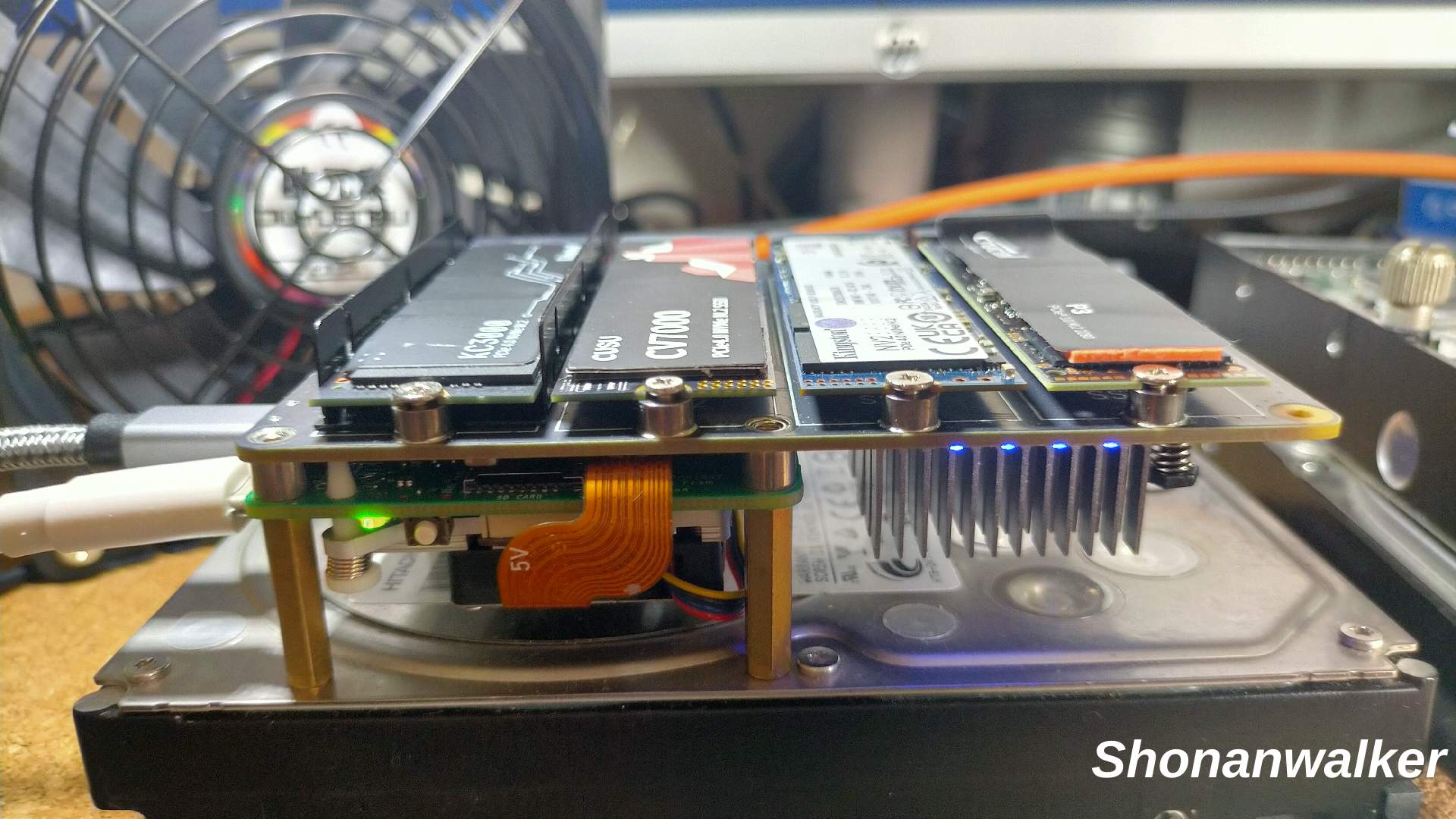

Desktop扇風機と【X1016 V1.0】

快適なエアコン環境を維持したいのなら、PCの電源を点けずに図書館から貸し出された本を読むのが一番いい。近隣市町村を含めて4図書館合計40冊の叡智を堪能できる。

飽きたらRaspi5を動かすしかない能がないのが悔やまれる。

単なるテスト機材と思っていた【Mps2280】hat

Single hatはSSDをBootさせれば、その役割を終えると思って昨年の夏季に購入した3枚目のSingle hatが【Mps2280】 であった。

【Mps2280】hatは低価格 クセが少なく 低発熱

当初はNVMe SSDと共に金属ケースに収納してDesktop専用で使用するはずが、手持ちのSSDと相性もよく又USBメモリ+PT3という構成にもなったりピス1個でPCIe機材を交換できる手軽さ・多様さは侮れなかった。

先行購入した【HatDrive! Bottom】や【Geekworm X1000】は意外に取り回しが悪く、一度取り付けたら取り外しが面倒となり今や転売機材である。そして【Mps2280D】の登場で【Mps2280】はお払い箱かなと思っていたのであるが、しぶとく現在もDesktop用途或いは夏季仕様アイテムとして日々稼働させようと思っている。

Raspi5 PT3 【Mps2280】+【PH47 Ver1.3】+Boot USBメモリ版

低価格、シンプル構造、クセがなく、低発熱しかもPibenchmarks向きである。そして夏季シーズンではMain Desktopを担う。【Mps2280D】はswich chip【ASM1182e 】仕様であるため、その分排熱も増加し連動してSSDの温度も上がってくる。夏季はDesktop用途とするなら【Mps2280】を利用するに限る。

【Mps2280】とKC3000 SSDとの不具合の原因

両面実装であるSSD KC3000が小生の手持ちSSDの中で一番発熱が多い。だから【Mps2280】でのみで利用したかったのであるが、KC3000を【Mps2280】に装着するとBootエラーが発生してしばらく使用ができなかった。

BootエラーはOS相性関連に起因すると推定していたのだったが、その原因を特定できた。

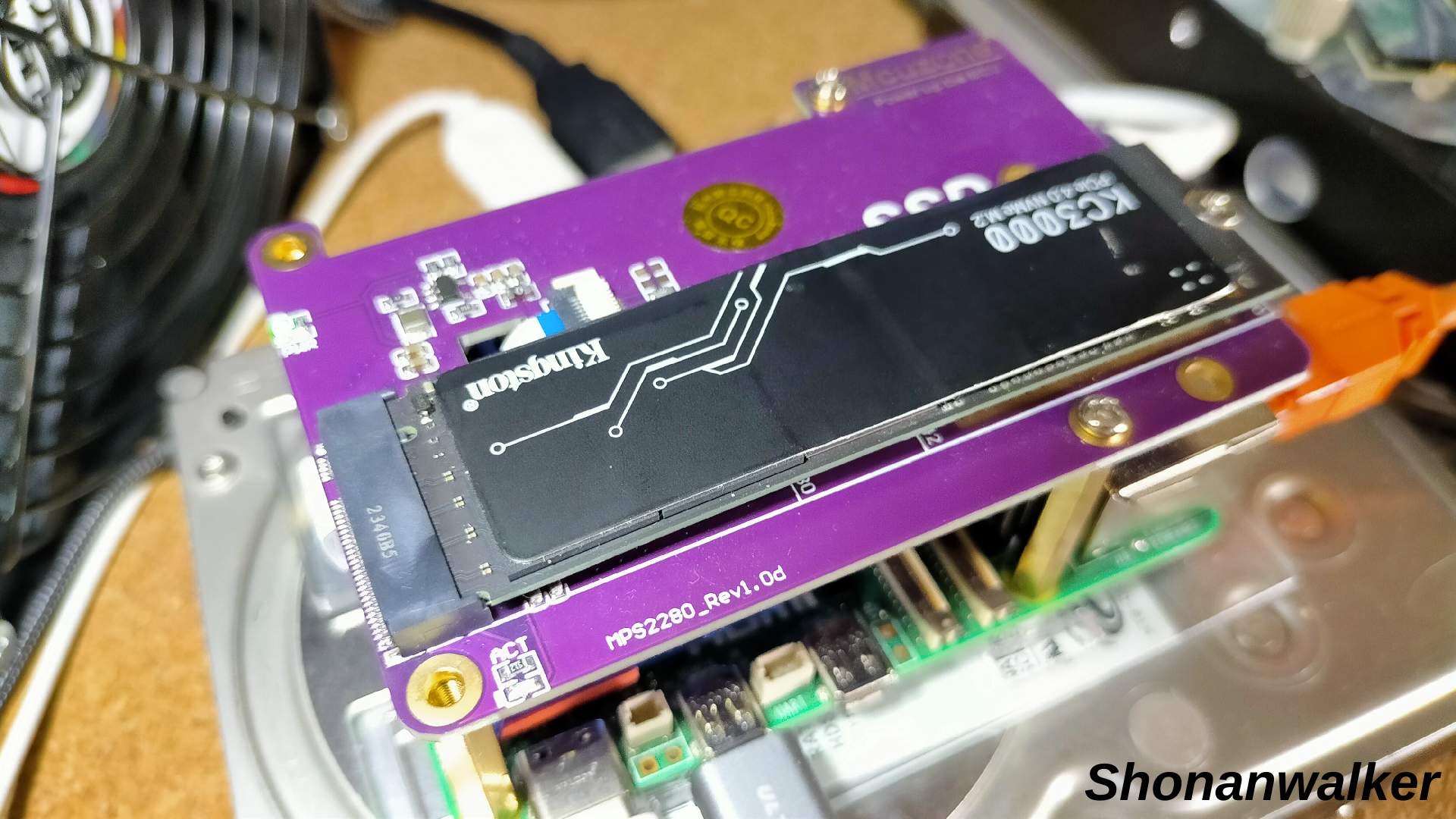

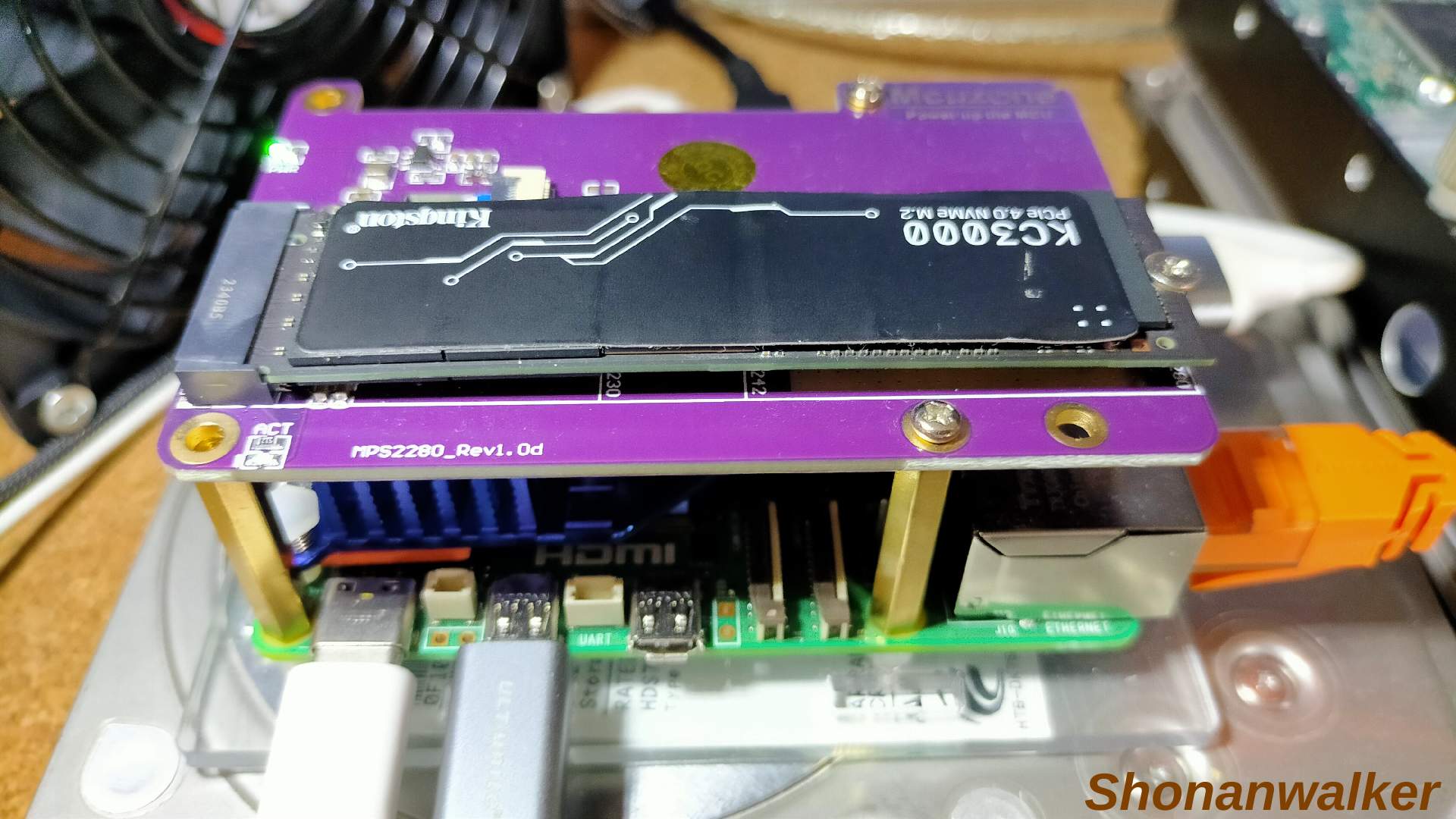

【Mps2280】とKC3000 SSD

原因は、SSD取り付けネジの締め過ぎであった。両面実装のKC3000は多少の厚みがあるため、【Mps2280】Slotへ装着した場合に最後までネジ締めすると接触不良になる模様である。ケーブルコネクター部分にSSDが当たっており強く圧力がかかると、SSDが反り通電にも負荷が掛かるのかと思われた。

ネジ締めはふんわりと回すだけにしておけば、きちんとBootできるようになった。

SSDは

真っ直ぐにして使用するということ
ネジ外れも嫌だが締めすぎには注意（slotの精度に起因している・・・）

今後は両面実装よりも片面実装品を購入すること

既存SSDが両面実装なら冷してやれば確実に動作する

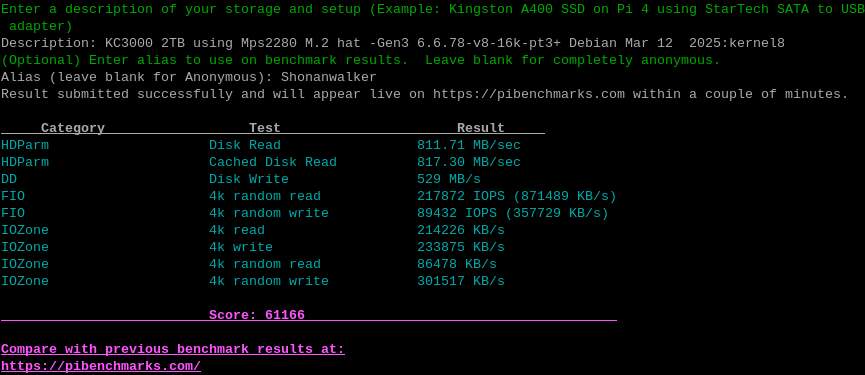

Pibenchmarks：【Mps2280】+KC3000 SSD

Pibenchmarksが正常化されている。過去のデータも参照できる。

過去データの参照のついでに、

Pibenchmarks:【Mps2280】+KC3000 2025.06.06

https://pibenchmarks.com/benchmark/123302/

【Mps2280】+KC3000 SSDを再度Pibenchmarksしてみた。

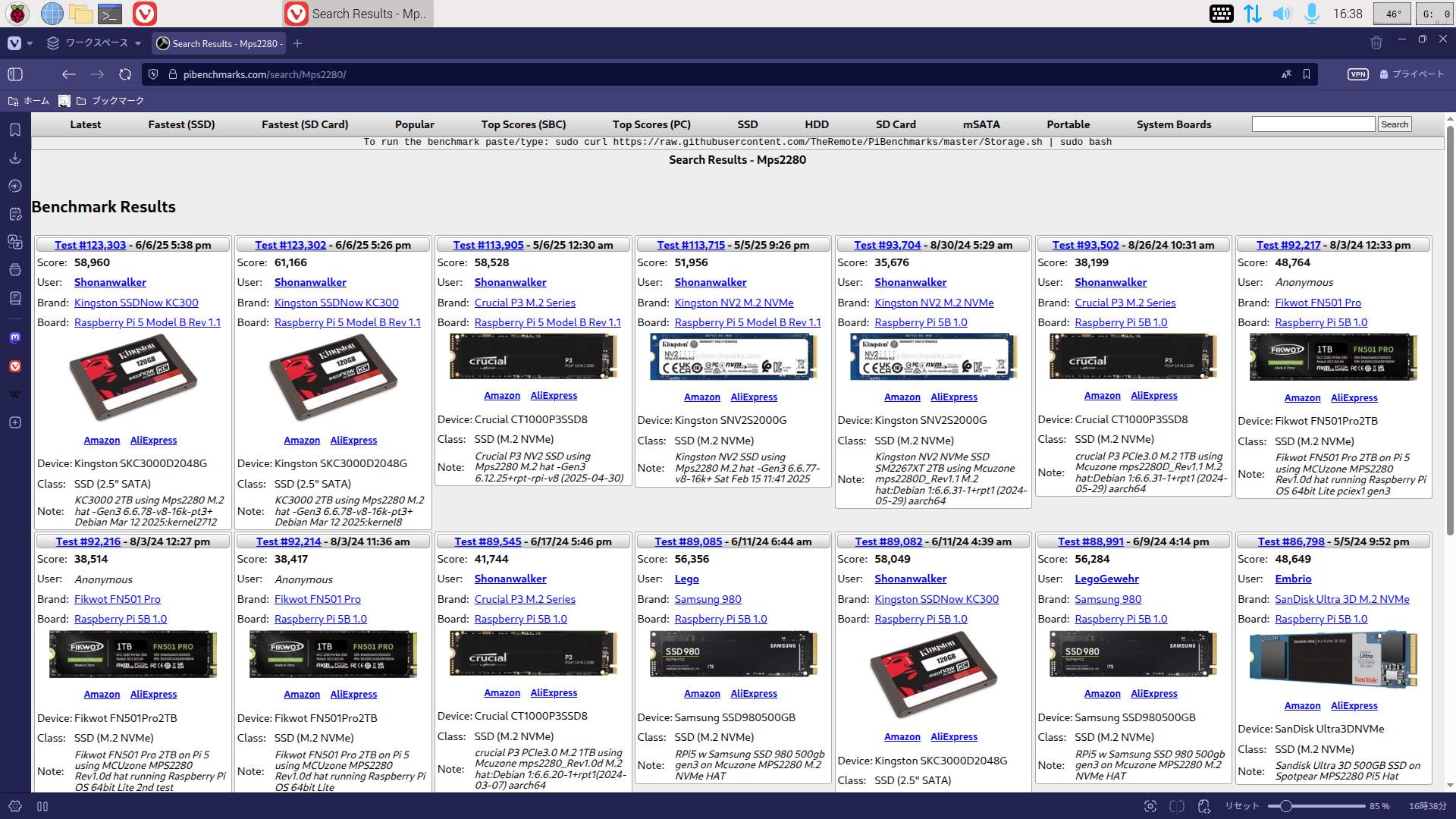

Pibenchmarks 2025.06.06:【Mps2280】

https://pibenchmarks.com/search/mps2280/

Pibenchmarksスコアの高低は、実務処理上であれば差異を感じることはない。

【vs.Average: +21,538 (+35.21%)】という表記が出てはいても、【Mps2280】と【X1016 V1.0】の性能に28％の差があるとは思えないし、実感もない。

hat別によっては28％の性能差がRaspi5に現れているわけでもない。スコアの高低は性能値ではないのだ。

実感としてあるのは、【X1016 V1.0】は基盤が大きいことによる冷めにくい・熱がこもりやすいということ。夏季に私の部屋では使いたくない。

発熱しやすい【KC3000】はDesktop専用で使用するのが吉である。

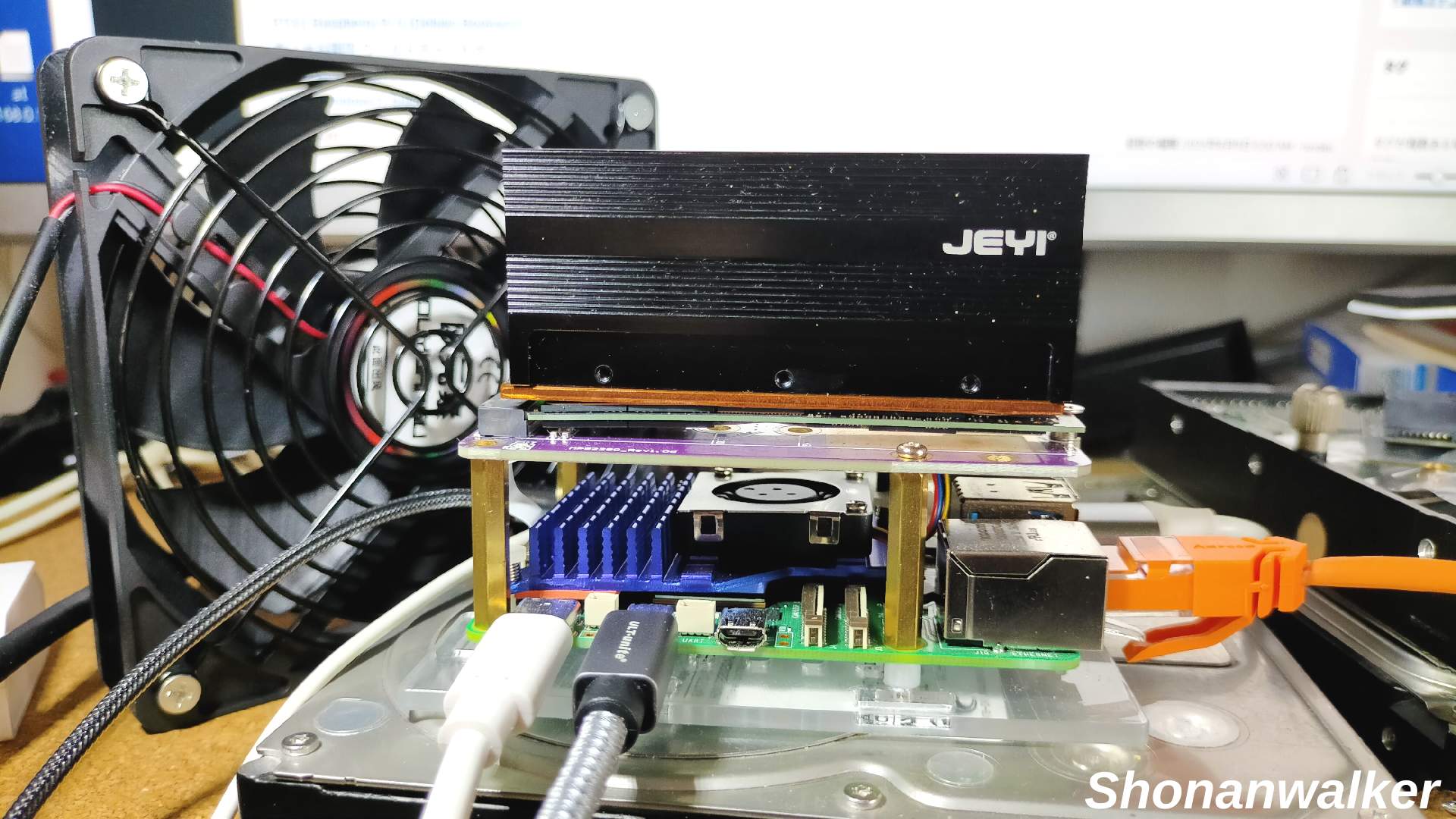

夏季仕様のRaspi5-NVMe機：【Mps2280】

そして小生手持ちのhatでは【Mps2280】が排熱が少ない。エアコンをフル稼働させるか、熱の抑制を小まめに行うかは個人の志向に帰結する。

長く暑い夏季がやってくる。ウンザリしていても仕方がないのだ。
