CM5 IO board :【X1505 V1.0】 SupTronicsから8SSD slot仕様

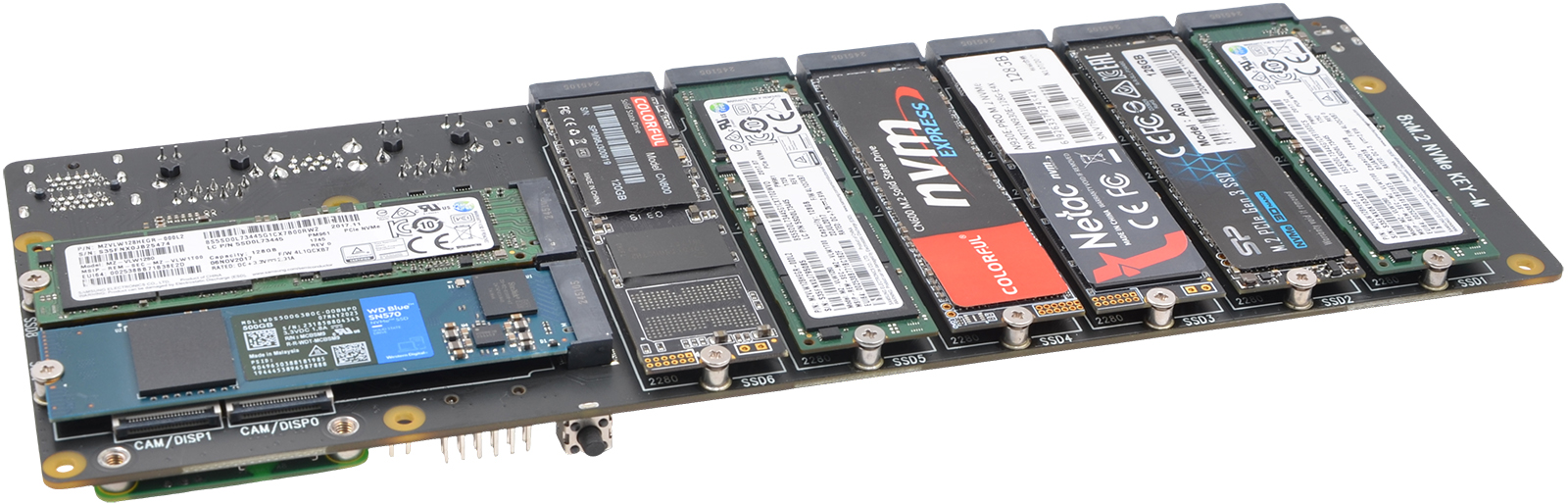

X1505 V1.0には8つのNVMe-SSD

Raspberry pi系で8 x M.2 2280 NVMe SSD Slotが接続できるとは思わなかった。

小生がCM5ユーザーとなる予定はなくなったし、NAS製品を利用する立場でもないから【X1505 V1.0】を購入対象とすることはないだろう。

SupTronics【X1505 V1.0】：【ASM1182e】+【ASM1184e】仕様か

Alliexpressで¥14,6xx円で販売。For NAS setups, media servers, and data-driven applicationsという【X1505 V1.0】

興味を引いたのは8 x Slotはどの様に接続されるのか、引いてはSwitch Chipは何を使っているのかという点であった。【ASM2824】・【ASM1824】はGen3.0 or Gen2.0仕様12 x Slotが可能なchipではあるが、量産化されていないので非常に高価であるはずである。そもそも割高であるchipをRaspberry pi系で使用するはずもない。

SupTronicsのサイトで確認（【ASM1182e】+【ASM1184e】の仕様）してみたが、

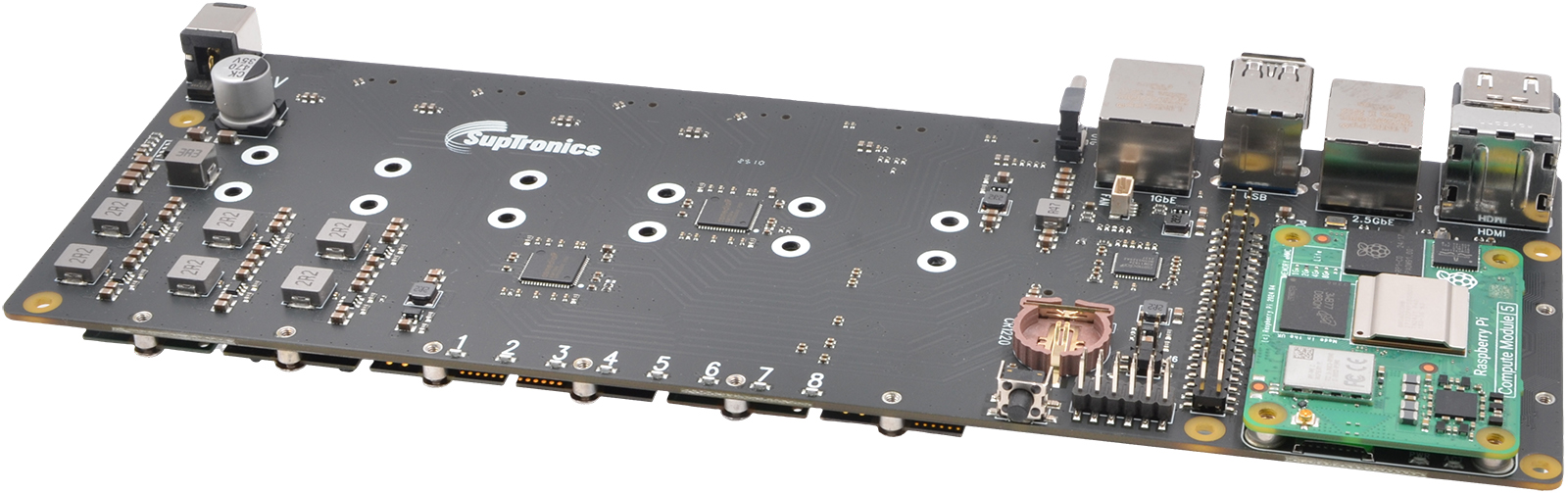

SupTronics【X1505 V1.0】：8 x M.2 2280 NVMe SSD Slot

【ASM1182e】に【ASM1184e】を経由させて（2 x 4 ）としているのかもしれない。Gen2.0仕様だとしても分岐に分岐を重ねているのでスピードに乗るというわけではないのだろう。

https://suptronics.com/Raspberrypi/cm5/x1505-v1.0.html

$sudo hdparm -Tt /dev/nvme0n1p1

/dev/nvme0n1p1:
 Timing cached reads: 1192 MB in 3.00 seconds = 396.74 MB/sec

個々のslot単体では分岐した分1/4以下になるのであろうが、それをNASクラウド仕様として1/4*4（又は1/8*8）とするのだろうか。CM5を掲載するということで単なるDesktop利用には見ただけでも活用はしづらい。

【ASM1182e】から【ASM1184e】に分岐って反則のような気もするが、実態がわからないので迂闊なことは言えない。次機CM6が市場に出回った頃に、やっと面白くなる分野なのかもしれない。

仮にCM5でGen3.0モードが有効になったとしても、スピードや安定性の限界は透けて見えそう･･･

CM5+Official Raspberry Pi CM5 IO Boardの組み合わせを初めてみた時にRaspberry pi 5と何が違うのか、何が面白いのかと訝ったこともあった。

この【X1505 V1.0】発想はとても面白い。

しかし、産業用・組込用CM5はやはりDesktop機とは違うのであるなと再認識できた。いろんなboardが出ては消えていく。CM5だけでなくPC全体がそんな選択肢のひとつである。

ちなみに

【ASM1184e】とは：

ASM1184e, PCI express packet switch, 1 PCIe x1 Gen2 upstream port to 4 PCIe x 1 Gen2 downstream ports, enable users to extend PCIe ports on mother board or embedded system. PCIe interface of ASM1184e is PCIe Base SPEC 2.0 compliance.

https://www.asmedia.com.tw/products-list/aDcYq0BxZfuH9Nz5/7c5YQ79xz8urEGr1

Quad slot【X1016 V1.0】のNVMe SSD四枚刺し

小生には4 x M.2 2280 NVMe SSD Slotで十分である。多分事後これからも。

Raspi5の側面からみると最大4slotがベスト？

【X1505 V1.0】はCM5用であって、Raspi5向けに8slotのHatが出てくるわけでもないしRaspi5ユーザーが挙って購入する見込みも少ないのでは・・・

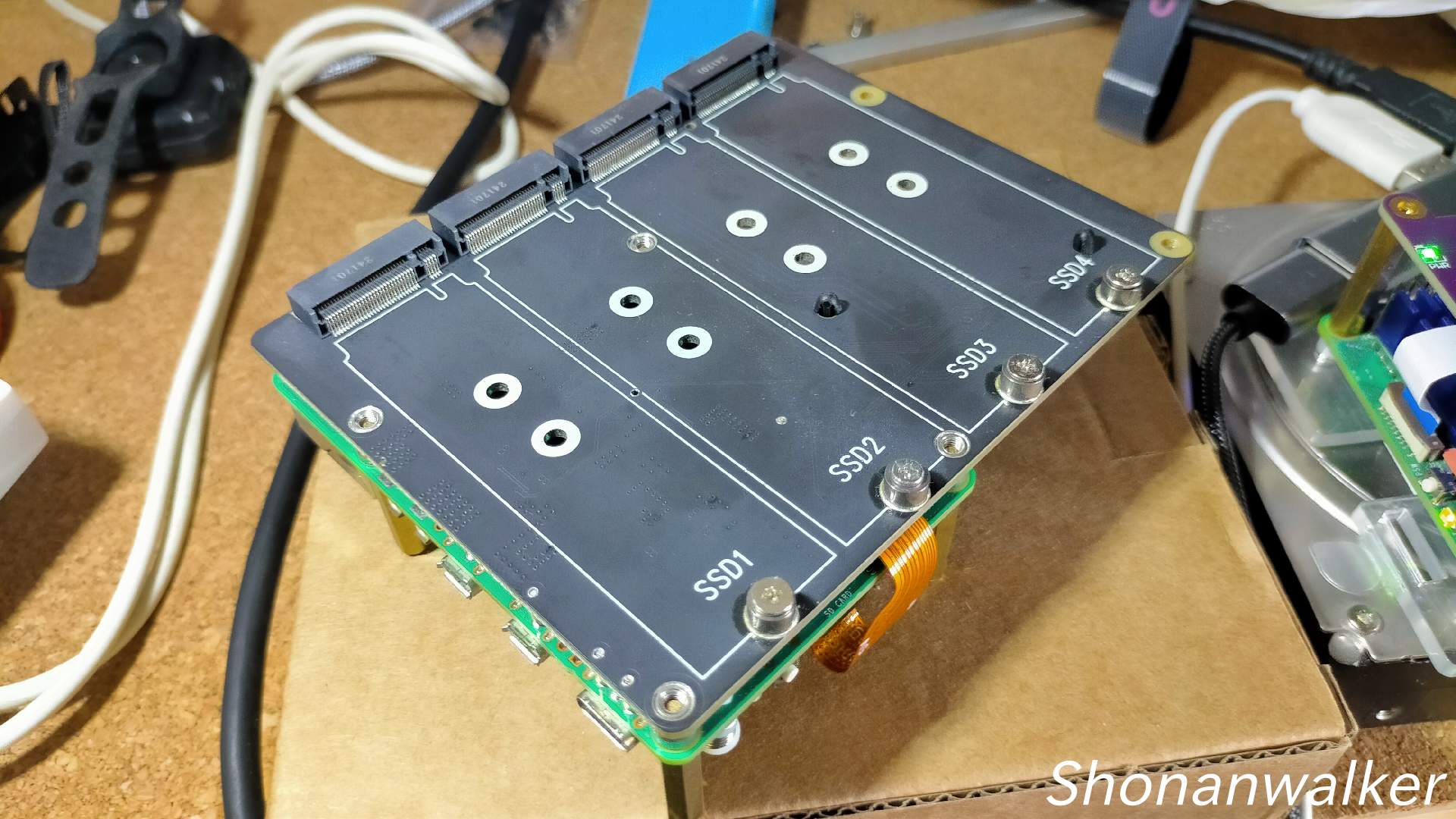

4slotを有するSupTronics【X1016 V1.0】

小生の場合Desktop利用Raspi5に8 x M.2 2280 NVMe SSD Slotは必要というわけではなく、【ASM1182e】+【ASM1184e】というアイデア製品ではなくて本流の【ASM3806】（仮称）製品をRaspi5-Desktopユーザーとしては早く見てみたい。

ASM3806（仮称）-PCIe Gen4 Packet Switching Chips，6 Lane / 4 Port（Gen4 対応chipは未発表）

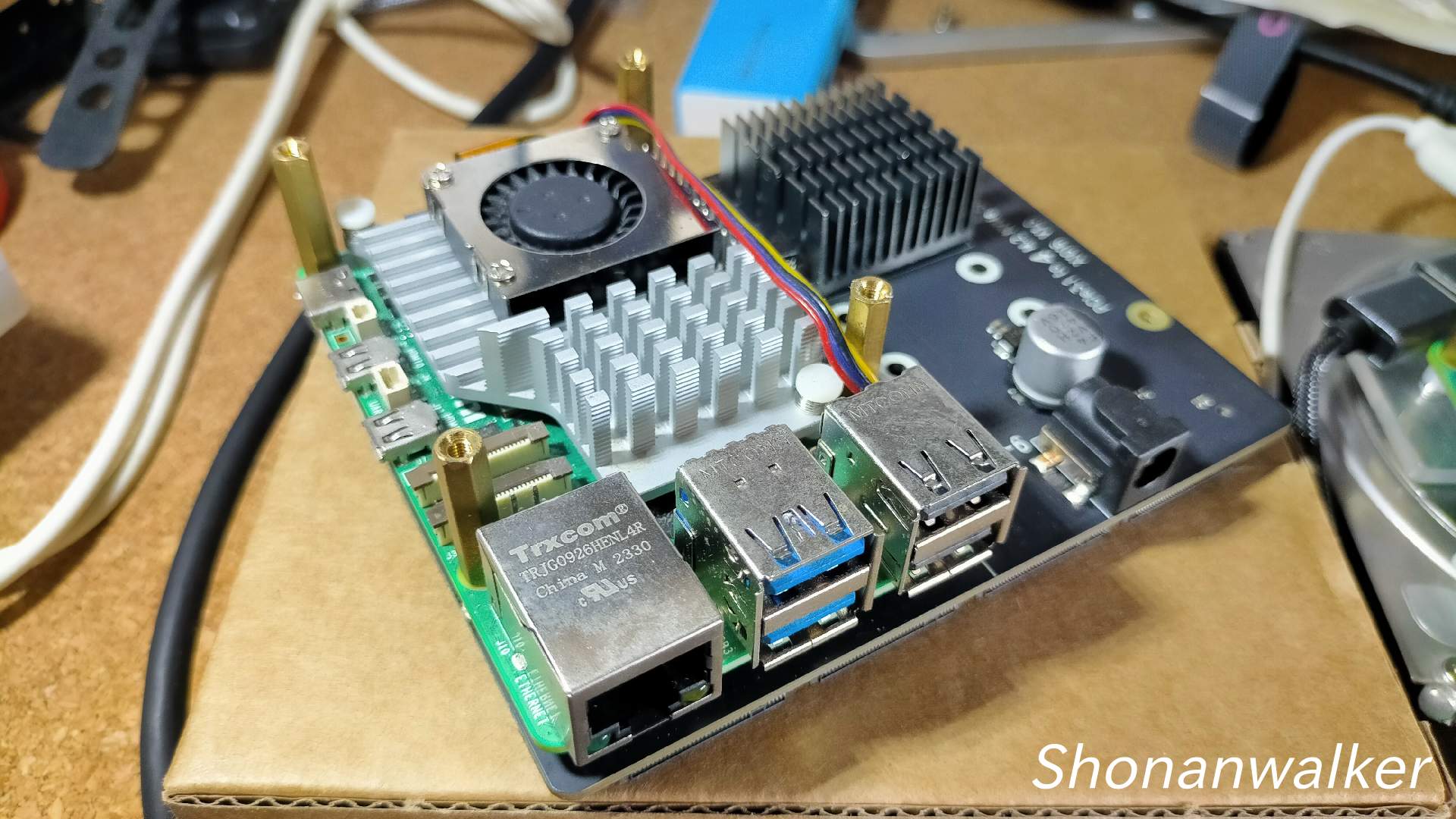

SupTronics【X1016 V1.0】の4slot

Gen4仕様ということでRaspi5ではなくて、次機Raspi6の登場を待ってからの路線ということになるんだろう。Raspi5に取り付けてもFull機能が使用できるわけでもない。そもそもRaspi6にGen4.0環境を構築できるわけでもなくGen3.0路線止まりであろうが、せめてGPU周りは強化を願いたい。

現在購入できる4slot製品にはWaveshare【PCIe To 4-Ch M.2 Adapter Board】とSupTronics【X1016 V1.0】が一例として挙げられる。

そして現況では、【ASM2806】chip仕様の【X1016 V1.0】を利用中のため、【ASM1184e】製品（4slot Gen2）は性能値と価格差の点で購入対象にしていない。4slot　Hat（board）1枚持っているから2枚は必要ないだろう。【X1016 V1.0】が【ASM2806】のFul機能を出せていないというかRaspi5の限界というものがあるわけで、CPという点では【PCIe To 4-Ch M.2 Adapter Board】の方が高いのかもしれない。

Raspi5-Desktopユーザーとして2期目の夏季シーズンを迎えスペースの限られたRaspi5のハード面の内、Hat関連はGen3.0仕様が今後増えるにしても大幅な機能アップは望めない。【ASM2806】chip仕様の【A Opensource PCIe 3.0 Hub】といった接続アイテムを待って、利便性を高めようと思う。

寒冷季になったら4slotである【X1016 V1.0】の利点を活かして外付けGPU（Legercy）を取り付けて動画編集にプラス効果が出るかどうかテストを行ってもいいのかもしれない。

Raspi5-Desktopユーザーであるため、日々Raspi5に電源を入れる。普通のPCなのだ。

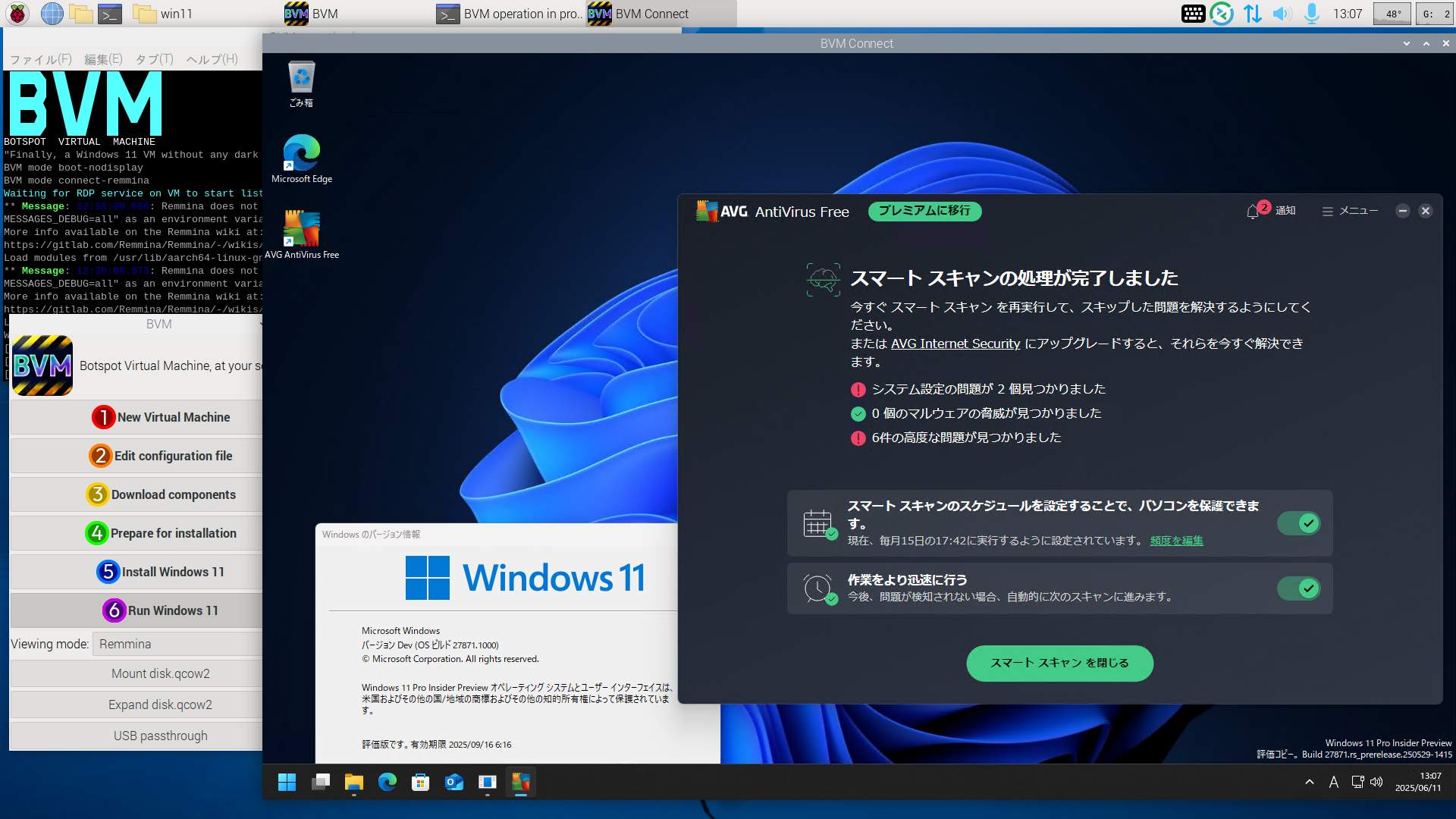

省電力・低発熱、省スペースそしてNon-TPM2.0、SSDをクローンコピーしたDriveも認証無しで利用できる簡潔性を持っている。といっても最新のゲームタイトルは動作しないだろうし、Arm版Windows11もMS社がサポートしているわけでもない。

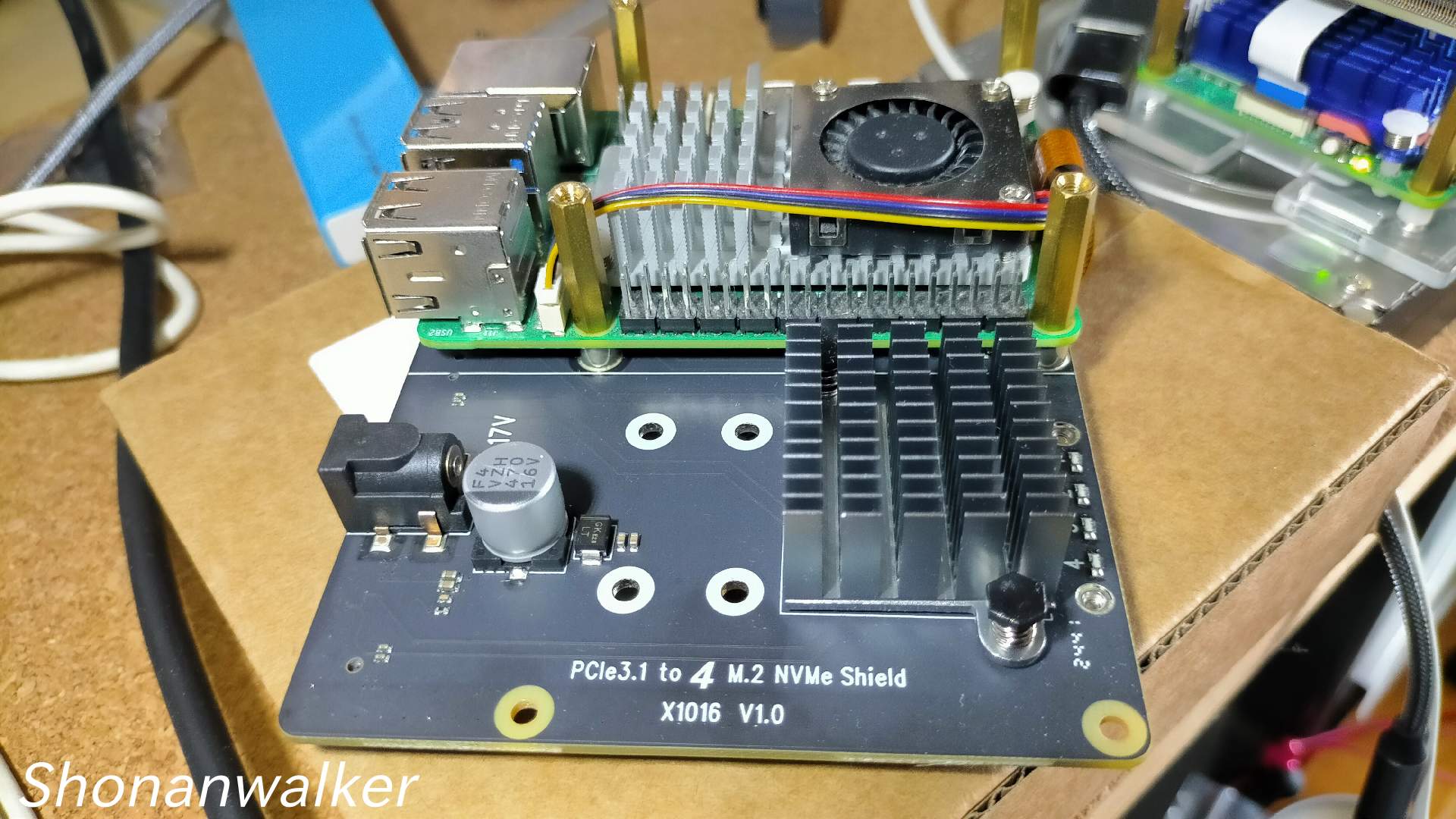

【表面】4slotを有するSupTronics【X1016 V1.0】

万能ではないが普通のPC、

そういうことも意識しない日常、すこし暑さになれたかな。11月上旬までは暑い日々が続く。
