Raspi5：Lubuntu 26.04.1 Desktopの調整

2026/10/23

1 Lubuntu 26.04.1 LTSをDesktopに格上げ
2 Lubuntu Boot Gen3モード設定
3 【JMB58x AHCI SATA controller】経由のディスクが読めない事象の対処
4 LAN IPアドレスの固定化
5 【Fcitx5-Mozc】の設定
6 CapslockとCtrlキーの入れ替え方法
7 関連過去Log：Raspberry Pi 5 Software関連
8 関連過去Log：Raspberry Pi 5 Hard関連
9 関連過去Log：（Trixie）BVM版 aarch64 Windows11
10 関連過去Log：PT2 x64 Ubuntu
11 関連過去Log：x64 Ubuntu関連

Lubuntu 26.04.1 LTSをDesktopに格上げ

現況、役割を終えた感のあるLegacy OS 予備 Bookworm版SSD 2TBにLubuntuをクリーンインストールした。*

USBメモリ版→SSD 128GB版のテストを経て、Gen3モードの2TBとしてDesktop仕様に格上げした形である。

Debian同系列のLubuntuとTrixieの使用感を比べる必要はない。さりとて軽量化のためにマイナーなディストリビューションを使うのであれば、企業サポートとユーザー情報が豊富なUbuntu（Lubuntu）を避ける必要はないという点からの出発である。Trixieの次期OS Forky 開発版を現況では動作させられないため、1年をかけてLubuntuを併用する予定である。

構成：Raspi5(8MB)+X1016 v1+2TB SSD (交換方式)

A:Raspi5+Trixie：kernel 6.12.47+rpt-rpi-v8+【labwc】
B:Raspi5+Lubuntu：kernel Linux 7.0.0-1020-raspi +【x11】

という路線でDesktop環境を維持していく。最終的には

・kernel 7.0でリリースされるであろうForkyとLubuntuのどちらが小生に馴染むのか
・【x11】と【labwc】のどちらを維持・選択するのか
・【Fcitx5-Mozc】の安定度はどちらなのか

その辺の見極めをしたいと思っている。【X1016 v1】という特殊なHatを利用している点は留意。

LXQt（sddm）起動によるDesktop

・当初ドライブクローンコピーする予定が、USBドライブとSSDの相性等によりクローンコピー中に処理が中断される。【BalenaEtcher】を利用してaarch64、x64、x64 Windowsでも操作したがすべて不発に終了となったため、クリーンインストールを行った。

【X1016 V1.0】は裏返し設置している

Lubuntu Boot Gen3モード設定

以下、Openboxと表記する場合は【Lubuntu+Openbox】という表現を前提にする。

LubuntuにはRaspi OSで利用していた【raspi-config】対話型コマンド（TUI）は用意されていない。強制インストールするにしてもkernelが違うので、【raspi-config】を直接導入せず素直に手動設定とした。

【Lbuntu-desktop】Gen3モード設定：
sudo nano /boot/firmware/config.txt

[pi5]
dtparam=pciex1
dtparam=pciex1_gen=3

設定ファイル書き換え後に再起動、起動後も安定している。

設定確認のための動作テスト

hdparm direct read quick test example runs：
$ sudo hdparm -t --direct /dev/nvme0n1

/dev/nvme0n1:
Timing O_DIRECT disk reads: 2226 MB in 3.00 seconds = 741.48 MB/sec

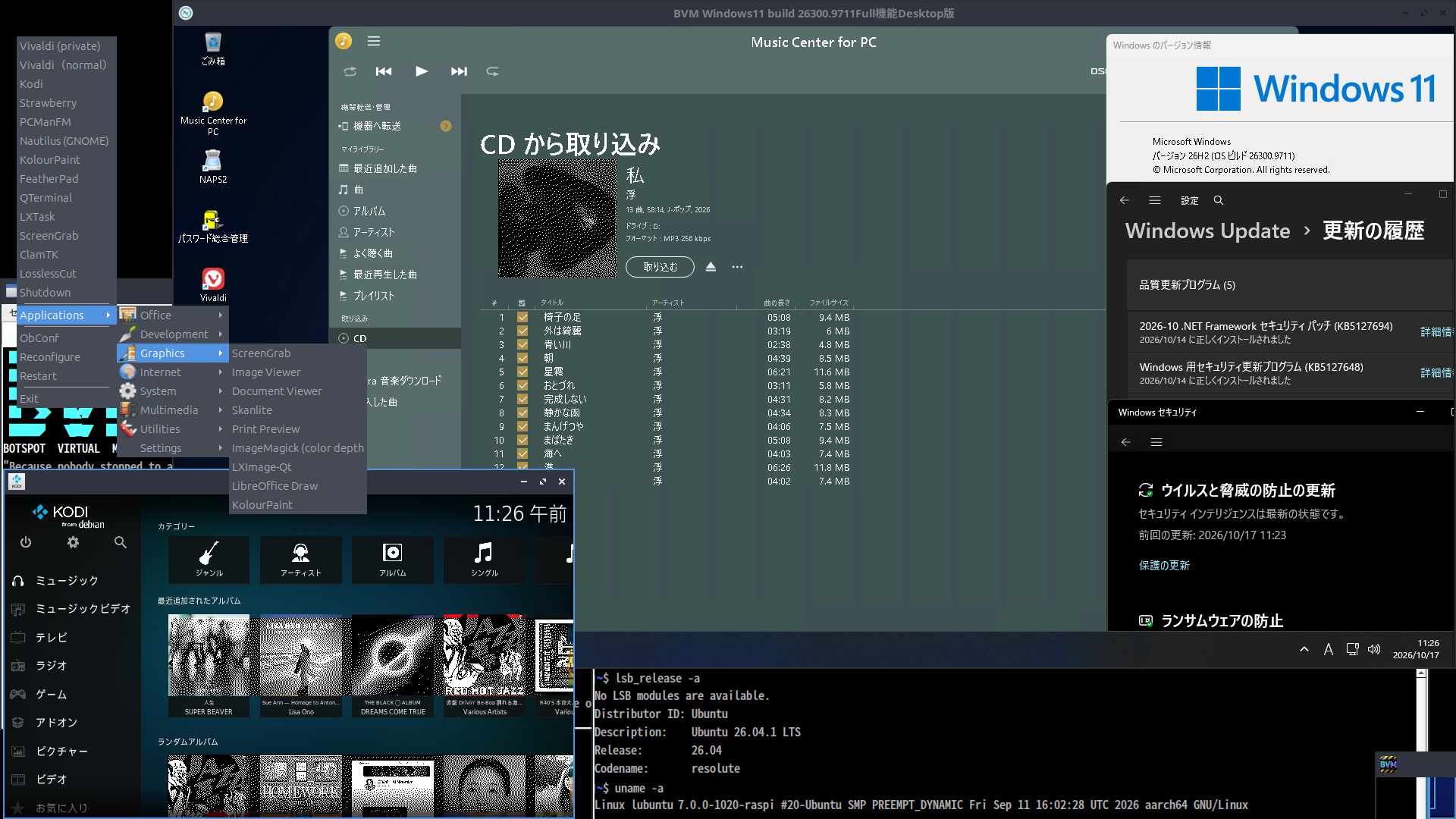

Lubuntu BVM Windows11 26H2 build 263000.9550 Defender Full機能版

規定Gen2モードからGen3モードになってはいるが、スピードUpの実感（体験値）は残念ながらなかった。

スポンサーサイト
amazon　タイムセール　　　　 amazon Raspberry pi 5 m.2 hat　　amazon 大谷翔平

【JMB58x AHCI SATA controller】経由のディスクが読めない事象の対処

Raspi5+X1016 v1+【JMB58x AHCI SATA controller】はTrixieでは不具合に類する事象になったことがない。

Lubuntuにすると、

lspci表示：

0001:02:0e.0 PCI bridge: ASMedia Technology Inc. ASM2806 4-Port PCIe x2 Gen3 Packet Switch (rev 01)
0001:04:00.0 Non-Volatile memory controller: Kingston NV2 NVMe SSD [SM2267XT] (DRAM-less) (rev 03)
0001:06:00.0 SATA controller: JMicron Technology Corp. JMB58x AHCI SATA controller
0002:00:00.0 PCI bridge: Broadcom Inc. and subsidiaries BCM2712 PCIe Bridge (rev 21)
0002:01:00.0 Ethernet controller: Raspberry Pi Ltd RP1 PCIe 2.0 South Bridge

controllerはRaspi5が認識しているのに、HDDが繋がっていない状況となっている。kernelの影響なのか・・・

Raspberry pi 5とSATA HDD+SATA DVD-Rom

ノーマル設定では、SATA HDDを繋げられない。

sudo dmesg | grep -iE 'sata|ahci|ata|ata[0-9]' の表示：

[ 0.000000] NODE_DATA(0) allocated [mem 0x1fefa74c0-0x1fefaba3f]
[ 0.000000] printk: log buffer data + meta data: 131072 + 557056 = 688128 bytes
-
[ 1.285385] ahci 0001:06:00.0: flags: ncq sntf stag pm led clo pmp fbs pio slum part ccc apst boh
[ 1.287952] ahci 0001:06:00.0: failed to start port 0 (errno=-12)
[ 1.287961] ahci 0001:06:00.0: probe with driver ahci failed with error -12

ENOMEM(メモリ確保失敗)

【Raspi5側は既定で 64bit アドレスを前提とするため、AHCI ポート用の coherent メモリを 32bit 領域から確保できず、ドライバの probe が失敗】

となる。

対処方法：32bit DMA 用オーバーレイを有効化

sudo nano /boot/firmware/config.txt の設定：

[all]
dtoverlay=pcie-32bit-dma-pi5

設定ファイル書き換え後に再起動、起動後はHDDの認識が可能となる。

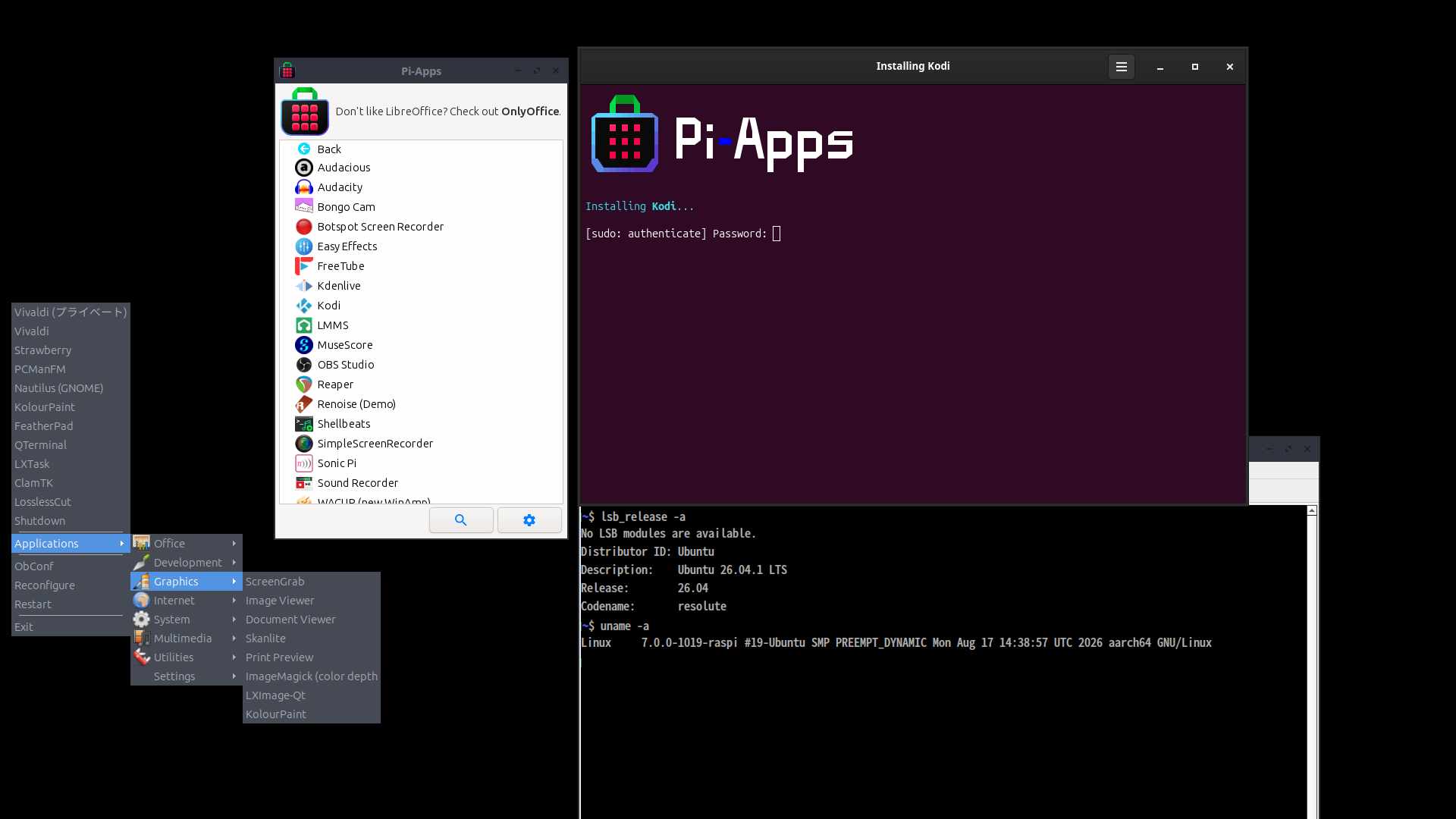

Lubuntuでも利用可能な【Pi-Apps】（ノンサポート）

JMB58x は32bit DMA 止まりのコントローラであるが、Bookworm・Trixieでは標準対応していたのだろう。標準で対応済みだったので敢えて後追い確認はしない。Forkyがリリースされたなら、確認してみようと思う。

LAN IPアドレスの固定化

Ubuntu環境ではインターネットルーター経由のDHCP任せであると問題は起きないが、固定設定するとIP競合問題が持ち上がる。

GUIで「手動（固定IP）」を追加すると、Netplanの自動設定（DHCP）と競合を起こす場合がある。GUI設定は削除したほうが無難と解釈している。

IPアドレスの固定化

GUIで編集してしまった設定を削除（初期化）する→ファイル削除

sudo nano /etc/netplan/50-cloud-init.yaml の設定：

network:
 version: 2
 renderer: networkd
 ethernets:
  eth0:
  dhcp4: false
  addresses:
   - 192.168.0.60/24
  routes:
   - to: default
     via: 192.168.0.1
  nameservers:
   addresses:
    - 192.168.0.1
    - 8.1.1.1

設定ファイル書き換え後に再起動、起動後にIPアドレスを確認。

IPアドレス確認コマンド：

$ ip -br -4 a
lo UNKNOWN 127.0.0.1/8
eth0 UP 192.168.0.60/24

$ ip -br route
default via 192.168.0.1 dev eth0 proto static
192.168.0.0/24 dev eth0 proto kernel scope link src 192.168.0.60

標準では【ip】コマンドを利用する。

【Fcitx5-Mozc】の設定

UbuntuではUI日本語化に設定すれば規定で【ibus-mozc】が導入されている。一時某ブラウザで日本語入力に支障があったと記憶する・・・

Raspi5ユーザーになってからというもの【fcitx5-mozc】一辺倒だったため、Lubuntu Desktopにも【fcitx5-mozc】を導入した。

【fcitx5-mozc】簡易インストール：

$ sudo apt update
$ sudo apt install fcitx5-mozc
$ im-config -n fcitx5

依存関係は自動で対処されるから、手っ取り早い。

fcitx5:arm64 (5.1.19-1)
fcitx5-mozc:arm64 (2.29.5160.102+dfsg-1.4ubuntu5)
fcitx5-config-qt:arm64 (5.1.13-1, automatic)
fcitx5-frontend-gtk3:arm64 (5.1.6-1, automatic)
fcitx5-frontend-gtk4:arm64 (5.1.6-1, automatic)
fcitx5-frontend-qt5:arm64 (5.1.13-1, automatic)
fcitx5-frontend-qt6:arm64 (5.1.13-1, automatic) と一応網羅されているみたい・・・

次回からは念の為に、標準インストールをする！

【fcitx5-mozc】標準インストール：

$ sudo apt update
$ sudo apt install fcitx5 fcitx5-mozc fcitx5-config-qt \
 fcitx5-frontend-gtk3 fcitx5-frontend-gtk4 fcitx5-frontend-qt5
$ im-config -n fcitx5

再起動後に【fcitx5-configtool 】等によりMozcの基礎設定する。

あくまで【x11】であるLubuntuの【fcitx5-mozc】の設定方法である。Wayland（labwc）で固めてくる次期Forkyでは設定方法が違ってくる。

スポンサーサイト
amazon　タイムセール　　　　 amazon Raspberry pi 5 m.2 hat　　amazon 大谷翔平

CapslockとCtrlキーの入れ替え方法

標準日本語109キーボードを利用する関係で、CapslockとCtrlキーの入れ替えは重要なカスタマイズである。

【Capslock】キーを左手小指で押しながら、文字入力を確定する手順を踏むため小指の操作が楽なのだ。

【キーの入れ替え方法】Lubuntu：

sudo nano /etc/default/keyboard

XKBOPTIONS="ctrl:swapcaps"

他のオプションが既設されている場合は、カンマ , で区切って追記する

【反映】
sudo udevadm trigger --subsystem-match=input --action=change
若しくは再起動

単なるキーの入れ替えであるが、日本語入力確定に利用する【Ctrl + M】【Ctrl + H】コピペ利用の【Ctrl + C】【Ctrl + V】などを多用する人間には重宝する。

そもそも

kernel7.0のForkyを待てばよかったのだろうが、Openboxを動かしてみると意外にも感触が良かった。今更【x11】なんてと思ったものだが、次期OSのForkyはRaspi5で動作するイメージは未だ開発版ではBootすら出来なかった。TrixieとOpenboxでは細部の違いは横たわるが、【fcitx5-mozc】を利用するのは変わらない。

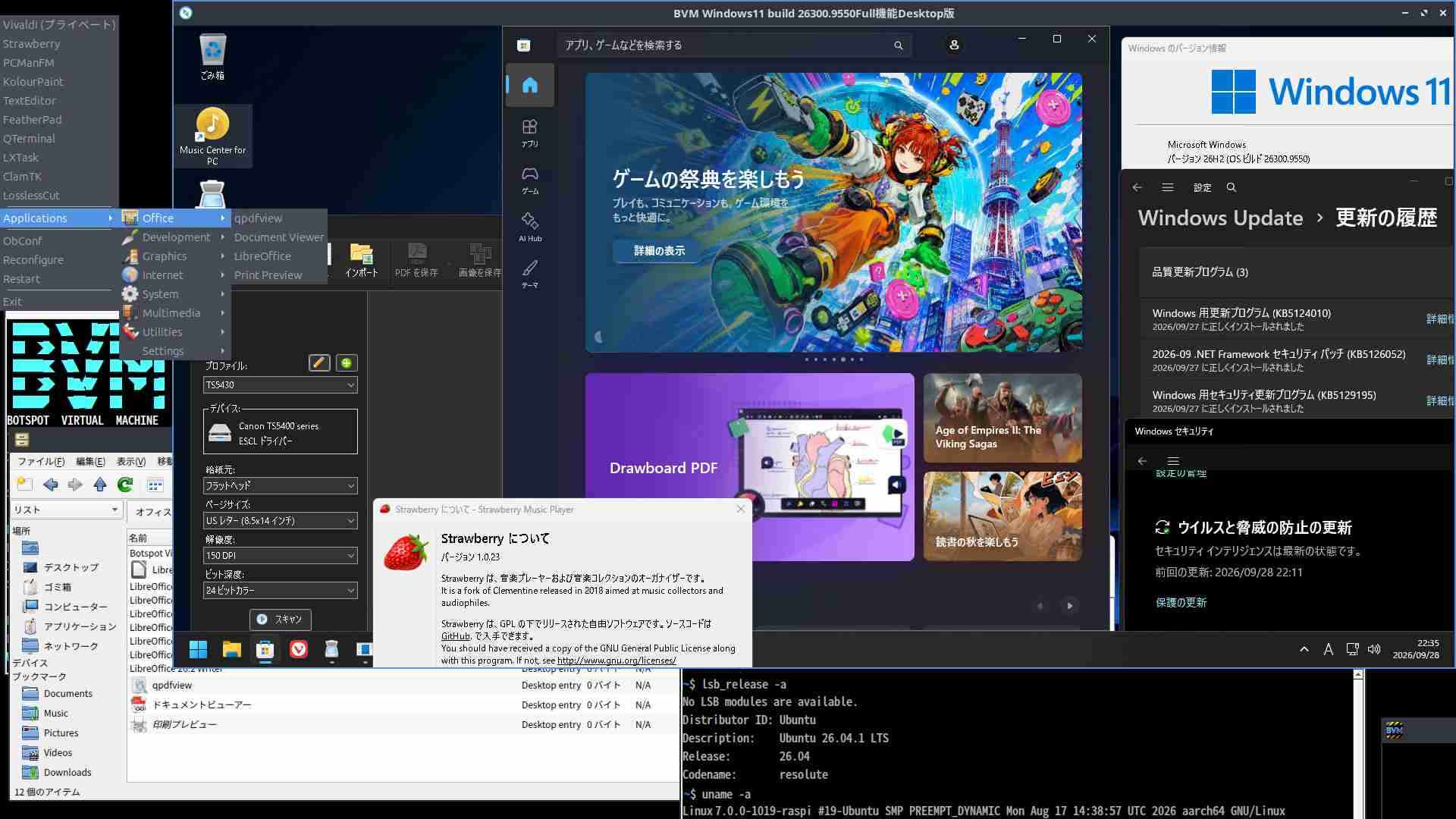

【Pi-Apps】も【BVM】も動作するOpenbox 26.04.1LTS
